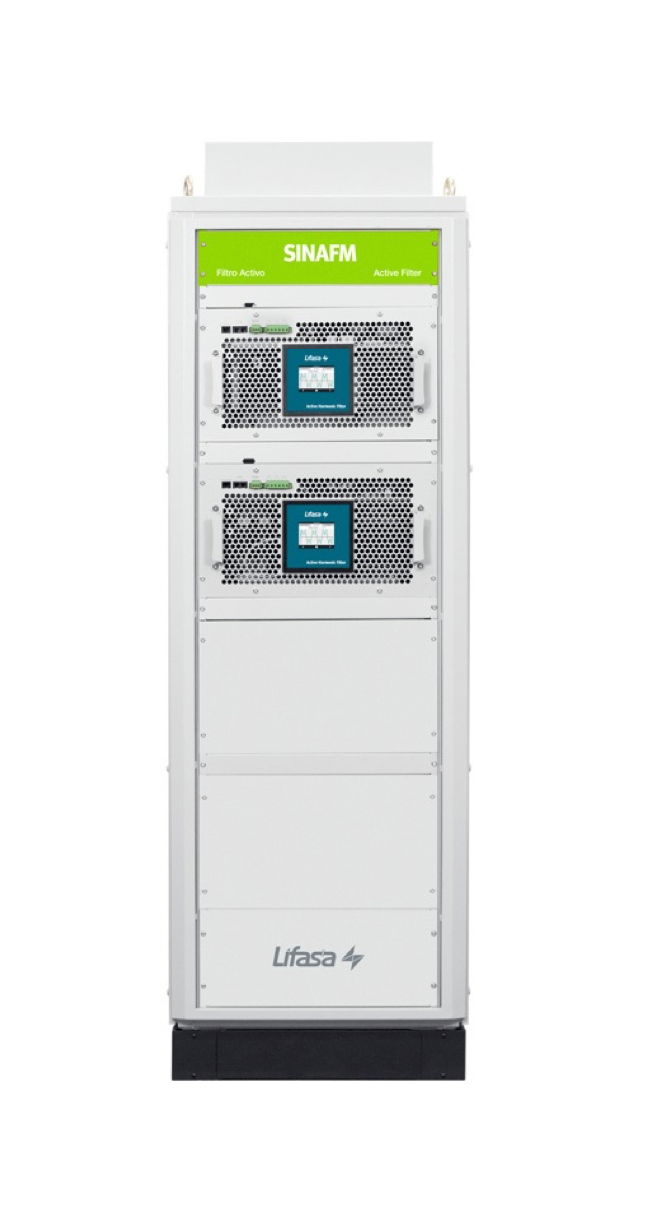

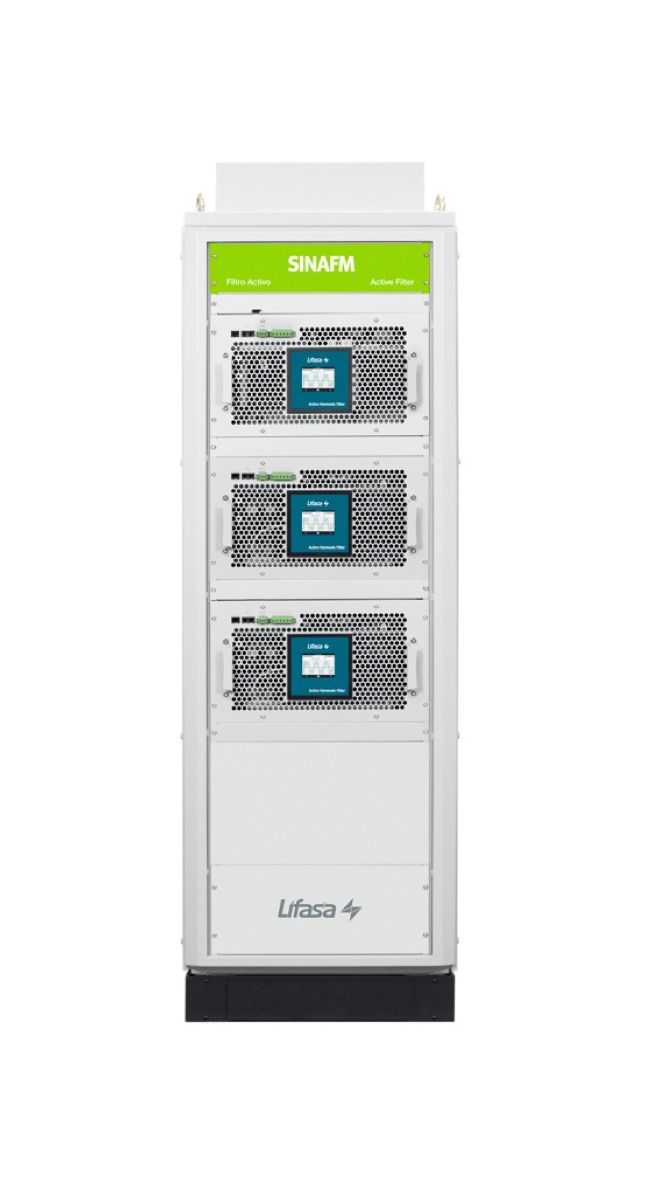

LIFASA SINAFM 有源諧波濾波器 (AHF)
LIFASA 有源濾波器SINAFM 系列提供了最佳解決方案，可解決三相工業、商業或服務設施和公用事業中與品質相關的問題，這些問題不僅由諧波引起，而且還由無功功率消耗（通常是電容型）引起。

有源濾波器配備了直覺的觸控螢幕顯示器，可讓所有必要的程式操作來開發以下操作：
  • 減少高達 50 次諧波的諧波電流。 可選選擇要過濾的諧波頻率，以實現最高效率。 使用者可以選擇要過濾的諧波頻率。
  • 功率因數校正。 電感式和電容式功率。
  • 電流平衡校正，改善相間消耗並減少中性線電流。

選型表
訂購代號                       額定電流   外殼
類型                        		尺寸
HxWxD(mm)
SINAFM440030W30AWall Mounting530x430x178
SINAFM440060W60AWall Mounting530x430x348
SINAFM440100W100AWall Mounting745x439x288
SINAFM440100C100ACabinet1890x608x812
SINAFM440200C200ACabinet1890x608x812
SINAFM440300C300ACabinet1890x608x812
SINAFM440400C400ACabinet1890x608x812

產品: SINAF AHF  CATALOGUE
安裝指南: SINAFM INSTALLATION GUIDELINE
    使用者手冊: SINAFM USER MANUAL (英文)
    使用者手冊: SINAFM 有源濾波器使用手冊(中文)
    調試測試表: LIFASA AHF Commissioning Form



    LIFASA SINAFM 有源諧波濾波器 (AHF)

    HK$40,800.00價格

    • LIFASA SINAFM AHF

      此外，新的有源濾波器還允許：

      • 多範圍電壓和頻率 (50/60 Hz)。
      • 適用於 3 線（3W 型號）或 4 線（4W 型號）
      • 安裝的範圍單一濾波器容量為 30 A、60 A 和 100 A（機櫃中最高 400 A）。由於尺寸小，安裝方便。
      • 允許並行安裝最多 100 個過濾器。



      電氣特性

      • 額定電壓（Ph-Ph）.......400...480 ± 10 % (3 W) / 230...400 V± 10 % (4 W)
      • 頻率......................50赫茲/60赫茲±5%
      • 最大 THD V......25%
      • 噪音等級............< 60 dBA
      • 相數三相無中性線（3 Wires）/三相有中性線（4 Wires）
      • 電流諧波補償.......2次至50次諧波可選
      • 指定諧波選擇.......3次諧波至25次諧波
      • 電流測量....../5A，1 級或（0.5...0.2，0.2S）頻率。 高達 2500Hz (1.5 VA)
      • 控制器................................數位、DSP
      • 瞬態反應時間......< 0.1 ms
      • 防護等級......IP20（或其他依要求）
      • 電流限制......通過濾波器額定值的電流限制來防止過電流
      • 圖形顯示面板......彩色 TCT 觸控螢幕 3,5"
      • 介面......................RS-485
      • 協議......................MODBUS RTU
      • 波特率.................9600
      • 乙太網路......................RJ45
      • 標準......................EN61000-3-4、EN 62477-1:2012； IEC 61439-1:2011、EN61000-6-4:2007、EN61000-6-2:2006、IEC 55011:2011
